中心束管式矿用光缆(MGXTWV)

分类:矿用光缆

产品描述  /

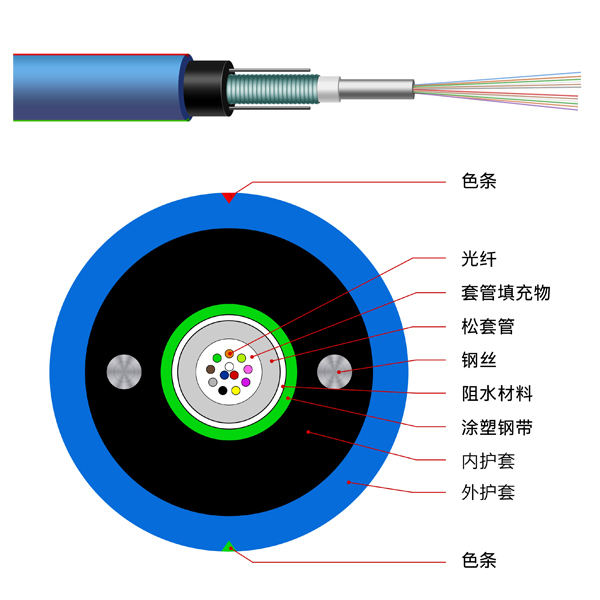

MGXTSWV光缆结构是将250μm光纤套入高模量材料制成的松套管中,松套管内填充防水化合物。松套管外用一层双面涂塑钢带(PSP)纵包,钢带和松套管之间加阻水材料以保证光缆的紧凑和纵向阻水,两侧放置两根平行钢丝后挤制聚乙烯内护套,内护套外在挤包一层聚乙烯外护套成缆。

产品特点  /

·具有良好的机械性能和温度性能。

·松套管材料本身有良好的耐水性能和较高的强度。

·管内充以特种油膏,对光纤进行了关键性的保护。

·良好的抗压性。

·两根平行钢丝保证光缆的抗拉强度。

·双面涂塑钢带(PSP)提高光缆的抗透潮能力,同时有防鼠的功能。

·良好的阻水 材料防止光缆纵向渗水。

·采用蓝色阻燃PVC进行二次护套,使光缆具有良好的阻燃效果。

产品标准  /

·MGXTSWV光缆遵循MT386-1995煤矿用阻燃电缆阻燃性的试验方法和判定规则.。

光学特性  /



G.652

G.655

50/125μm

62.5/125μm

衰减
     (+20℃)

@850nm





≤3.0dB/km

≤3.0dB/km

@1300nm





≤1.0dB/km

≤1.0dB/km

@1310nm

≤0.36dB/km

≤0.36dB/km





@1550nm

≤0.22dB/km

≤0.23dB/km





带宽
     (Class A)

@850





≥500MHZ·km

≥500MHZ·km

@1300





≥1000MHZ·km

≥600MHZ·km

数值孔径







0.200±0.015NA

0.275±0.015NA

光缆截止波长



≤1260nm

≤1480nm





结构参数  /

光缆型号
     Cable Type

光纤数
     Fiber Count

光缆直径
     Cable Diameter
     mm

光缆重量
     Cable Weight
     Kg/km

允许拉伸力
     Tensile Strength
     长期/短期
     Long/Short Term
     N

允许压扁力
     Crush Resistance
     长期/短期
     Long/Short Term
     N/100m

弯曲半径
     Bending Radius
     静态/动态
     Static/Dynamic
     mm

MGXTSWV-2~12

2~12

11

130

500/1000

500/1500

15D/30D

储存、使用温度:-40℃至+70℃
