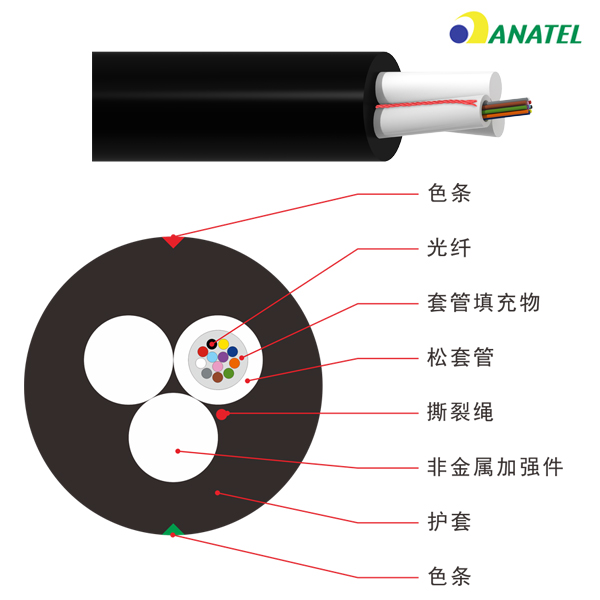

光缆结构是将ф250μm着色光纤放置在PBT松套管内，两根非金属加强件作为加强及支撑，表面挤制一层PE外护套。
·光缆尺寸小，重量轻
·两根RRP作为加强件提供良好的抗拉性能
·干式或油膏填充，良好的阻水性能
·价格实惠，高光纤容量
·适合于短跨距架空或埋地铺设方式。
GYFFY光缆参照YD/T1258.4-2003、GB/T13993 、IECA-596、GR-409、IEC794等标准。
|
|
G.652 |
G.655 |
50/125μm |
62.5/125μm |
|
|
衰减 |
@850nm |
|
|
≤3.0dB/km |
≤3.0dB/km |
|
@1300nm |
|
|
≤1.0dB/km |
≤1.0dB/km |
|
|
@1310nm |
≤0.36dB/km |
|
|
|
|
|
@1550nm |
≤0.22dB/km |
≤0.23dB/km |
|
|
|
|
带宽 |
@850 |
|
|
≥200MHZ·km |
≥200MHZ·km |
|
@1300 |
|
|
≥500MHZ·km |
≥500MHZ·km |
|
|
数值孔径 |
|
|
|
0.200±0.015NA |
0.275±0.015NA |
|
光缆截止波长 |
|
≤1260nm |
≤1480nm |
|
|
|
光缆芯数 |
单位 |
2芯 |
4芯 |
6芯 |
8芯 |
10芯 |
12芯 |
|
松套管数量 |
根 |
1 |
1 |
1 |
1 |
1 |
1 |
|
光纤数量 |
芯 |
2 |
4 |
6 |
9 |
10 |
12 |
|
松套管含光纤数量 |
芯 |
2 |
4 |
6 |
9 |
10 |
12 |
|
光缆外径 |
mm |
6.6±0.5 |
6.8±0.5 |
||||
|
光缆重量 |
Kg/km |
40±10 |
45±10 |
||||
|
允许拉力 |
N |
跨距=80，1.5*P |
|||||
|
允许压扁力 |
N |
1000N |
|||||
|
运行温度 |
℃ |
-20℃ 到+65℃ |
|||||
