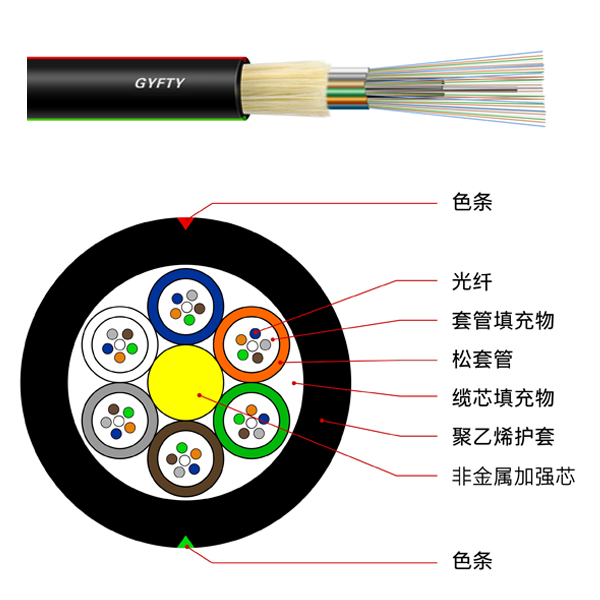

GYFTY光缆结构是将250μm光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。缆芯的中心是一根玻璃纤维增强塑料（FRP），松套管（和填充绳）围绕中心加强芯绞合成紧凑和圆形缆芯，缆芯内的缝隙充以阻水填充物。缆芯外挤上一层聚乙烯外护套成缆。
·有很好的机械性能和温度特性
·松套管材料本身有良好的耐水性能和较高的强度
·管内充以特种油膏，对光纤进行了关键性的保护
·良好的抗压性和柔软性
·采用下列措施来确保光缆的防水性能：
·单根非金属中心加强芯
·松套管内填充特种防水化合物
·完全缆芯填充
·GYFTY光缆遵循YD/T901-2009和IEC60794-1标准
|
|
G.652 |
G.655 |
50/125μm |
62.5/125μm |
|
|
衰减 |
@850nm |
|
|
≤3.0dB/km |
≤3.0dB/km |
|
@1300nm |
|
|
≤1.0dB/km |
≤1.0dB/km |
|
|
@1310nm |
≤0.36dB/km |
≤0.36dB/km |
|
|
|
|
@1550nm |
≤0.22dB/km |
≤0.23dB/km |
|
|
|
|
带宽 |
@850 |
|
|
≥500MHZ·km |
≥200MHZ·km |
|
@1300 |
|
|
≥1000MHZ·km |
≥600MHZ·km |
|
|
数值孔径 |
|
|
|
0.200±0.015NA |
0.275±0.015NA |
|
光缆截止波长 |
|
≤1260nm |
≤1480nm |
|
|
|
光缆型号 |
光纤数 |
套管数 |
填充绳数 |
光缆直径Mm |
光缆重量 |
允许拉伸力长期/短期 |
允许压扁力 |
弯曲半径 |
|
GYFTY-2～6 |
2～6 |
1 |
4 |
9.0 |
88 |
800/1500 |
500/1000 |
15D/30D |
|
GYFTY-8～12 |
8～12 |
2 |
3 |
9.0 |
88 |
800/1500 |
500/1000 |
15D/30D |
|
GYFTY-14～18 |
14～18 |
3 |
2 |
9.0 |
88 |
800/1500 |
500/1000 |
15D/30D |
|
GYFTY-20～24 |
20～24 |
4 |
1 |
9.0 |
88 |
800/1500 |
500/1000 |
15D/30D |
|
GYFTY-26～30 |
26～30 |
5 |
0 |
9.0 |
88 |
800/1500 |
500/1000 |
15D/30D |
|
GYFTY-32～36 |
32～36 |
5 |
0 |
9.0 |
88 |
800/1500 |
500/1000 |
15D/30D |
|
GYFTY-38～48 |
38～48 |
5 |
0 |
9.0 |
88 |
800/1500 |
500/1000 |
15D/30D |
|
GYFTY-50～60 |
50～60 |
5 |
0 |
9.0 |
88 |
800/1500 |
500/1000 |
15D/30D |
|
GYFTY-62～72 |
62～72 |
6 |
0 |
9.5 |
100 |
1000/2000 |
500/1000 |
15D/30D |
|
GYFTY-74～84 |
74～84 |
7 |
1 |
10.5 |
120 |
1000/2000 |
500/1000 |
15D/30D |
|
GYFTY-86～96 |
86～96 |
8 |
0 |
10.5 |
120 |
1500/2500 |
500/1000 |
15D/30D |
|
GYFTY-98～108 |
98～108 |
9 |
1 |
11.5 |
150 |
1500/2500 |
500/1000 |
15D/30D |
|
GYFTY-110～120 |
110～120 |
10 |
0 |
12.0 |
150 |
1500/2500 |
500/1000 |
15D/30D |
|
GYFTY-122～144 |
122～144 |
12 |
0 |
13.0 |
150 |
1500/2500 |
500/1000 |
15D/30D |
|
GYFTY-146～216 |
146～216 |
18 |
0 |
13.0 |
150 |
1000/2000 |
500/1000 |
15D/30D |
储存、使用温度：－40℃至＋70℃
