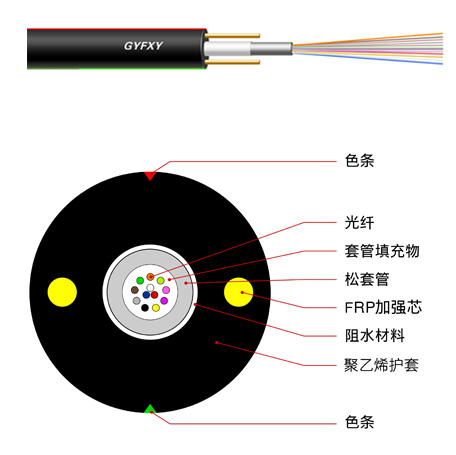

GYFXY光缆结构是将250μm光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。松套管外加阻水材料以保证光缆的纵向阻水，两侧放置两根玻璃纤维增强塑料（FRP）后挤制聚乙烯护套成缆。
·有很好的机械性能和温度特性
·非金属的结构设计有效防止射频干扰和电磁波干扰,适合于有雷区布线。
·松套管材料本身有良好的耐水性能和较高的强度
·管内充以特种油膏，对光纤进行了关键性的保护
·良好的抗压性和柔软性
·PE护套具有很好的抗紫外线辐射性能
·两根FRP保证光缆的抗拉强度
·直径小、重量轻、容易敷设
·较长的交货长度
GYXTW光缆符合 YD/T769-2010标准
|
|
G.652 |
G.655 |
50/125μm |
62.5/125μm |
|
|
衰减 |
@850nm |
|
|
≤3.0dB/km |
≤3.0dB/km |
|
@1300nm |
|
|
≤1.0dB/km |
≤1.0dB/km |
|
|
@1310nm |
≤0.36dB/km |
|
|
|
|
|
@1550nm |
≤0.22dB/km |
≤0.23dB/km |
|
|
|
|
带宽 |
@850 |
|
|
≥500MHZ·km |
≥500MHZ·km |
|
@1300 |
|
|
≥1000MHZ·km |
≥600MHZ·km |
|
|
数值孔径 |
|
|
|
0.200±0.015NA |
0.275±0.015NA |
|
光缆截止波长 |
|
≤1260nm |
≤1480nm |
|
|
|
光缆型号 |
光纤数 |
光缆直径 |
光缆重量 |
允许拉伸力 |
允许压扁力 |
弯曲半径 |
|
GYFXY-2～12 |
2～12 |
9.0 |
70 |
500/350 |
300/1000 |
15D/30D |
|
GYFXY-2～12 |
2～12 |
10.2 |
90 |
600/350 |
400/1000 |
15D/30D |
储存、使用温度：－40℃至＋70℃
